产品中心



CZW400A-5K 磁保持直流接触器

该产品工作时实现零功耗接通,适用于5G、充电桩、电信通讯设备、自动化设备、电动车辆、节能环保系统、道路交通照明系统、程控电源和不间断电源设备。

产品介绍

功能特点:

适用于电动叉车、电瓶车、牵引车、挖掘机、砖瓦机、清洁车、汽车空调、通讯电源、不间断电源、电镀电源等系统电控电路的开关控制,具有体积小、负载容量大,使用寿命长,维护简单等特点,深受用户欢迎。该产品按照部标JB2286-78、JB3974-85、YD/585-92、YD/T512-92要求;经厂内和有关试验单位试验,满足部标规范要求,用户多年使用,最大限度地满足用户需要,质量可靠。

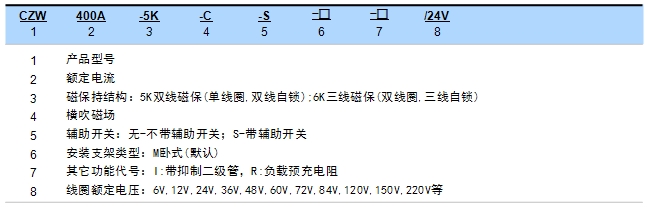

三佑型号含义:



用途:

该产品工作时实现零功耗接通,适用于5G、充电桩、电信通讯设备、自动化设备、电动车辆、节能环保系统、道路交通照明系统、程控电源和不间断电源设备。



技术参数:   (版本 1.01)

 三佑产品型号

 CZW400A-5K

 触点形式 一路
 线圈额定电压(DC V) 6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V,220V等
 触点额定电压(DC V) ≤80V
 触点48V电路额定负载电流(DC-1) 400A
 100A负载下主触点接触压降 ≯80mV
 (20±5)℃下,冷却吸合动作电压(V) ≯80%
 (20±5)℃下,冷却释放动作电压(V) ≯80%
 40℃线圈工作电压范围 0.8-1.2Us
 脉冲宽度 200ms≤t≤1s
 工作频率(方波) 每分钟≤6次
 绝缘电阻 100MΩ
 抗电强度 50Hz/60Hz 2200VAC 1minute
 主触头最大通断能力(通电5ms) 1500A/5ms at 48V DC
 线圈功耗(W) K 启动: 18-30,保持: 0
 线圈温升(K) 常温
 引出端温升(K) ≤65
 电寿命 1万次
 机械寿命 30万次
 工作规范 连续
 触点材料 银合金
 负载接线端子类型 M10螺丝
 线圈接线端子类型 0.3平方硅胶导线,长390mm
 辅助触点额定负载(可选件) 2A/48VDC, 5A/24VDC
 检测机构认证
注:由于考虑到用户的使用环境不同,要求的性能重点不同,为更好提升产品的综合性能,三佑可能会对直流接触器的线圈参数、起跳电压、温升等做相应调整。以上参数仅做参考,详细请参考三佑直流接触器选用指南及使用可靠性手册。



负载特性曲线图:

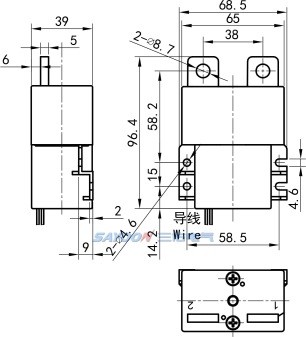

安装尺寸图:



接线图:



其它接线图:



机械能力及使用环境:

 触点引出端M10拧紧力矩(N.m) ≯20.5为宜
 线圈引出端力矩(N.m) ≯0.8为宜
 环境温度 -25~+70℃
 相对湿度 +20℃ 98%
 固定处的震动频率 3G、1~50Hz 振幅0.5mm
 冲击 (60~100)次/分、加速度≤4g
 海拔高度 2000米
 安装方向 任意
 防护等级 IP40(等效IEC60947)





订货需知:

 三佑产品型号

 CZW400A-5K

 安装支架种类 M卧式(默认)
订货时请写明如下内容:名称,完整型号,控制线圈电压规格,安装架类型,是否带辅助触头,定货数量。例如:磁保持直流接触器CZW400A-5K/24V 100只,表示负载额定电流400A,线圈控制电压24V,不带辅助,默认安装支架,购买100只。特殊电压规格产品,如用户需要可以特殊订货。



产品认证:













产品图片:









资料下载:

 序号 下载
 1 CZW400A-5K产品资料
 2 直流接触器产品需求应用条件表 for PDF直流接触器产品需求应用条件表 for XLS
 3 PDF文件阅读器1 for WinXPPDF文件阅读器2 for Win7Adobe Reader阅读器



友情提示:如果想了解更多的SAYOON三佑CZW400A-5K磁保持直流接触器的技术细节参数,或者除此产品外的其它SAYOON三佑产品信息,请访问SAYOON三佑电气的官方网站www.sayoon.com,或者发邮件到sayoon@sayoon.com邮箱,浙江三佑电气有限公司将欢迎您的到来。
