SEV200FD 高压直流接触器

该产品具有一路常开触点,适用于充电桩、电动四轮车、新能源汽车、节能环保系统、道路交通照明系统、程控电源和不间断电源设备。

产品介绍

功能特点:

适用于新能源电动汽车、充电配套设备、光伏、风能发电系统、汽车空调、通讯电源、不间断电源、电镀电源等系统电控电路的开关控制,具有体积小、负载容量大、无火花,使用寿命长,维护简单等特点,深受用户欢迎。1.直流高电压的切断能力:产品腔体内填充稀有混合气体,电弧冷却能力高;2.控制负载能力强:具有50A-250A,工作电压范围12-900VDC的负载能力;3.安全:绝缘体密封结构,可在易燃或有害环境下工作,线圈和触点不会氧化和污染;4、比同类产品体积小,质量轻,功耗小。该产品按照部

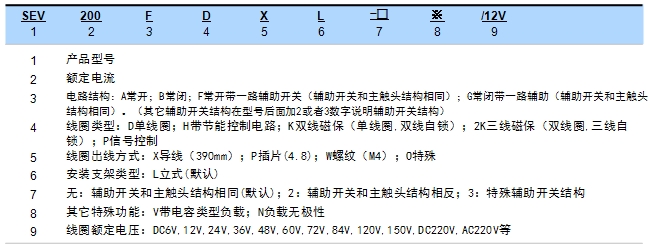

三佑型号含义:



用途:

该产品具有一路常开触点,适用于充电桩、电动四轮车、新能源汽车、节能环保系统、道路交通照明系统、程控电源和不间断电源设备。



技术参数:   (版本 1.51)

 三佑产品型号

 SEV200FD

 触点形式 一常开带辅助(或一常闭)
 线圈额定电压(DC V) DC6V,12V,24V,36V,48V,60V, 72V,84V,120V,150V,DC220V,AC220V等
 触点额定电压(DC V) 5-750V
 触点电路额定负载电流(DC-1) 200A
 100A负载下主触点接触压降 ≯80mV
 (20±5)℃下,冷却吸合动作电压(V) ≯70%
 (20±5)℃下,冷却释放动作电压(V) ≯35%,≮5%
 40℃线圈工作电压范围 0.8-1.2Us
 通电动作时间 8毫秒
 断电释放时间 12毫秒
 触点接通最大弹跳时间 10毫秒
 触点断开最大弹跳时间 7毫秒
 绝缘电阻 100MΩ
 抗电强度 50Hz/60Hz 2200VAC 1minute
 主触头最大通断能力(通电5ms) 1000A/5ms at 48V DC
 线圈功耗(W) 8-20
 线圈温升(K) ≤85
 引出端温升(K) ≤65

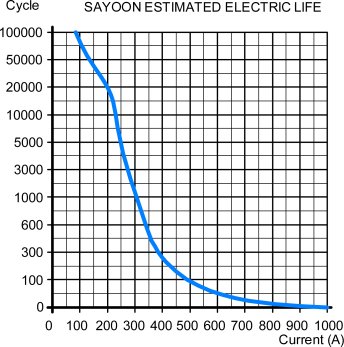

 电寿命 20000次
 机械寿命 30万次
 工作规范 连续
 触点材料 合金
 最大涌入时间 130ms
 最大切换电流 2000A 320VDC(1次以上)
 最大切换功率 640kW
 负载接线端子类型 M8螺丝
 线圈接线端子类型 0.3平方硅胶导线,长390mm
 辅助触点额定负载(可选件) 2A/48VDC, 5A/24VDC
 检测机构认证 CCC,CE,FCC,RoHS
注:由于考虑到用户的使用环境不同,要求的性能重点不同,为更好提升产品的综合性能,三佑可能会对直流接触器的线圈参数、起跳电压、温升等做相应调整。以上参数仅做参考,详细请参考三佑直流接触器选用指南及使用可靠性手册。

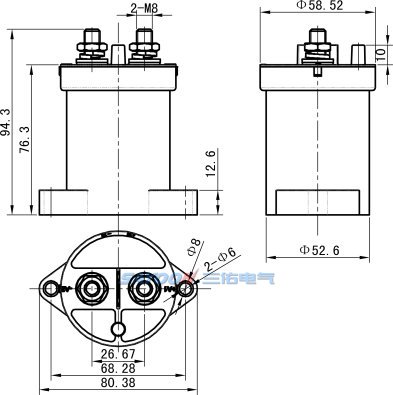

安装尺寸图:

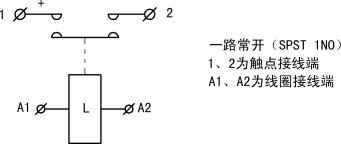

接线图:



机械能力及使用环境:

 触点引出端M8拧紧力矩(N.m) ≯9.0为宜
 线圈引线方式 线头浸锡 (黑:线圈,白:辅助开关)
 环境温度 -40~+85℃
 相对湿度 +20℃ 98%
 固定处的震动频率 3G、1~50Hz 振幅0.5mm
 冲击 (60~100)次/分、加速度≤4g
 海拔高度 2000米
 安装方向 任意
 防护等级 IP68





订货需知:

 三佑产品型号

 SEV200FD

 每只净重 607克
 安装支架种类 立式
订货时请写明如下内容:名称,完整型号,控制线圈电压规格,安装架类型,是否带辅助触头,定货数量。例如:高压直流接触器SEV200FD/24V 100只,表示负载额定电流200A,线圈控制电压24V,不带辅助,默认安装支架,购买100只。特殊电压规格产品,如用户需要可以特殊订货。

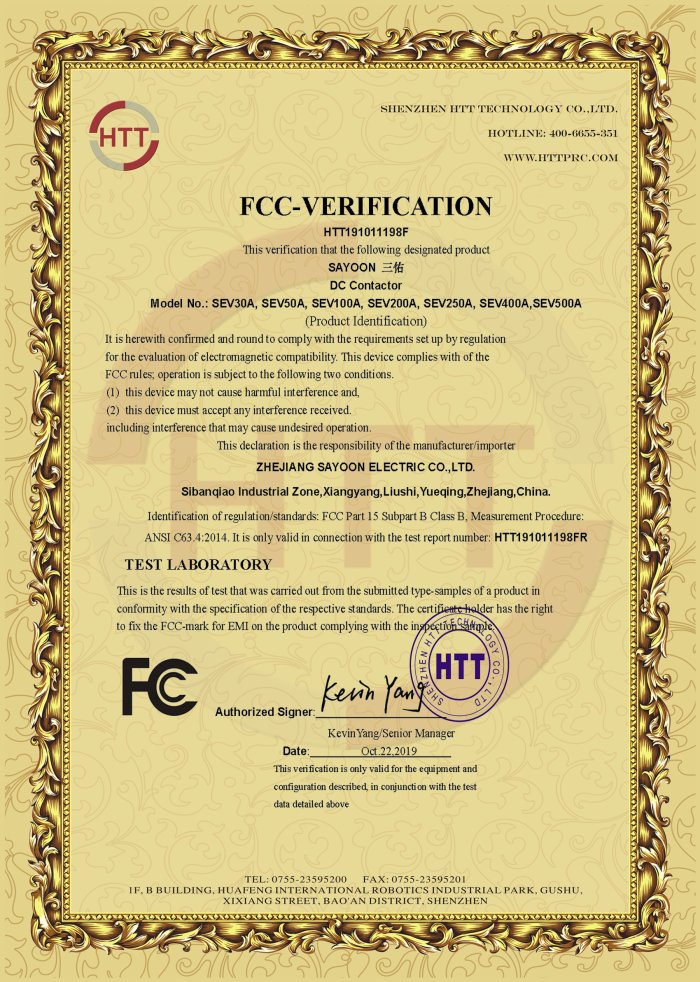

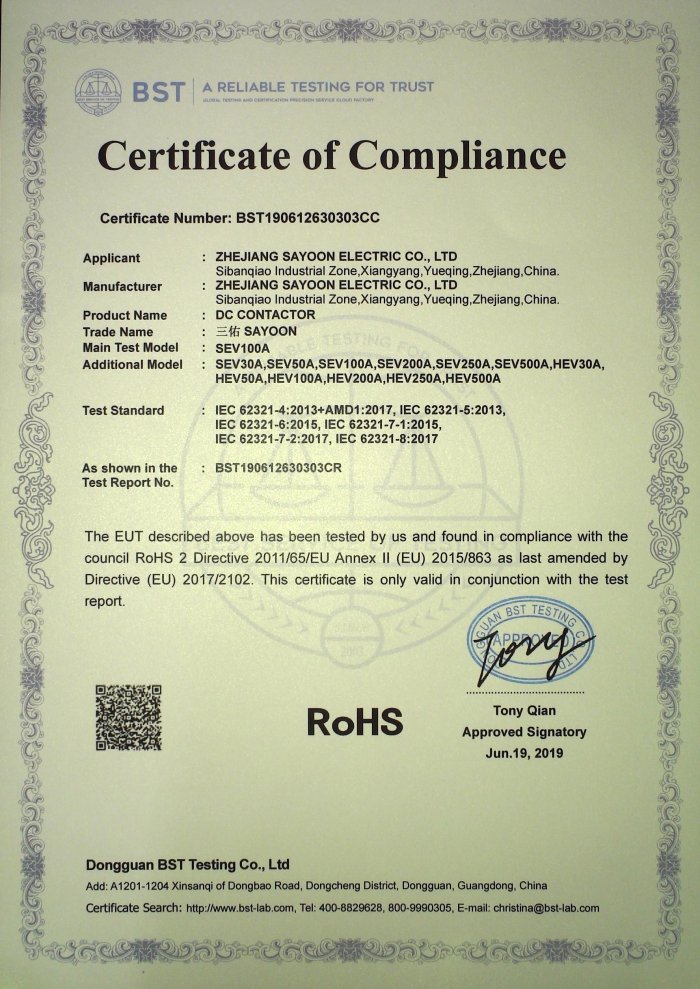

产品认证:

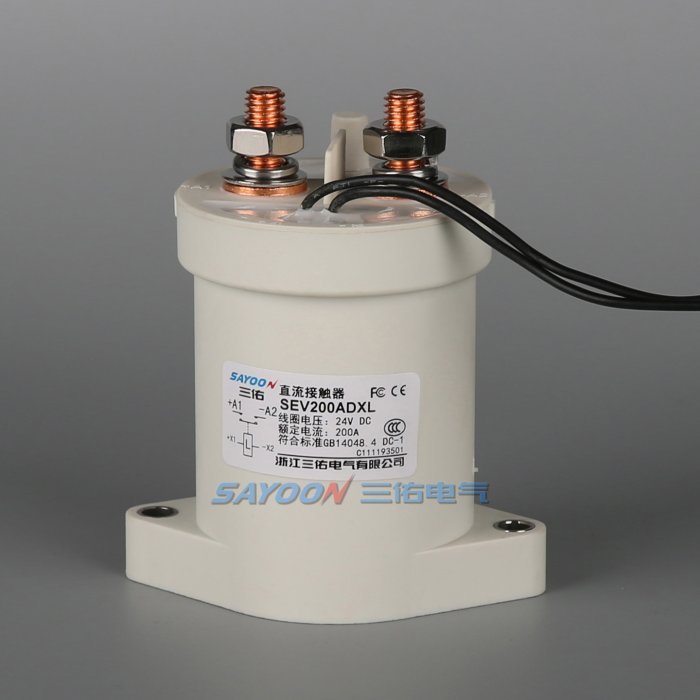

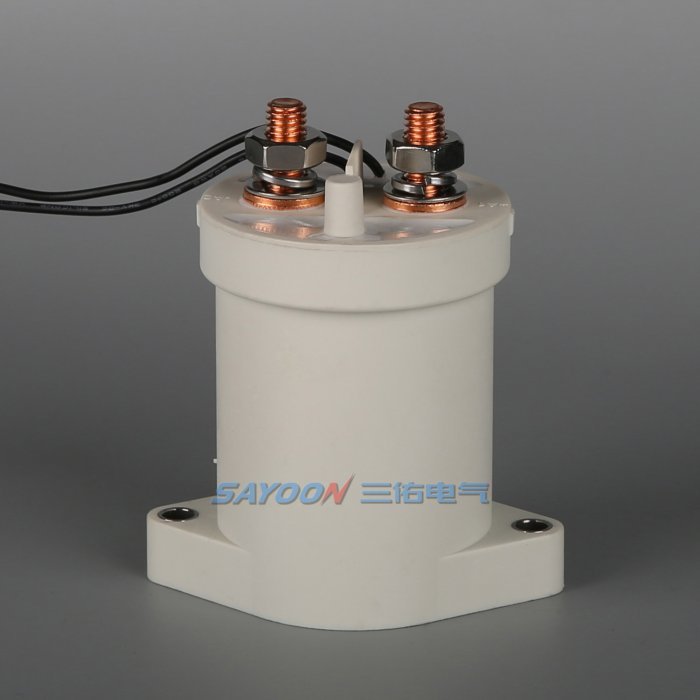

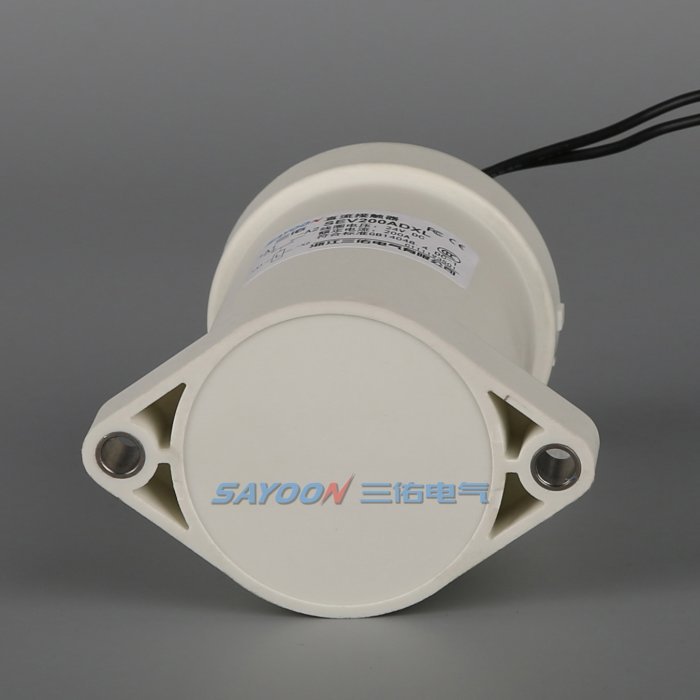

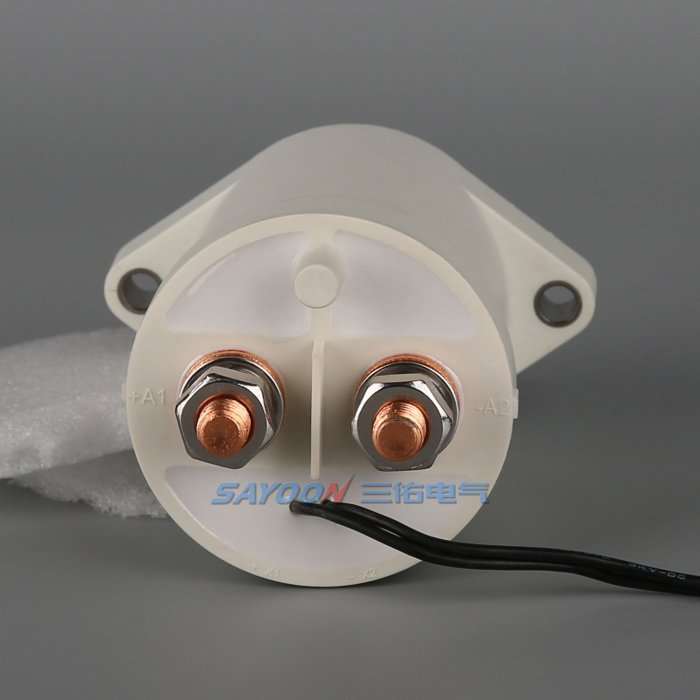

产品图片:



资料下载:

 序号 下载
 1 SEV200FD产品资料
 2 PDF文件阅读器1 for WinXPPDF文件阅读器2 for Win7Adobe Reader阅读器
