SEV600AH 高压直流接触器

该产品具有一路常开触点,适用于充电桩、电动四轮车、新能源汽车、节能环保系统、道路交通照明系统、程控电源和不间断电源设备。

产品介绍

功能特点:

适用于新能源电动汽车、充电配套设备、光伏、风能发电系统、汽车空调、通讯电源、不间断电源、电镀电源等系统电控电路的开关控制,具有体积小、负载容量大、无火花,使用寿命长,维护简单等特点,深受用户欢迎。1.直流高电压的切断能力:产品腔体内填充稀有混合气体,电弧冷却能力高;2.控制负载能力强:具有30A-600A,工作电压范围5-1000VDC的负载能力;3.安全:绝缘体密封结构,可在易燃或有害环境下工作,线圈和触点不会氧化和污染;4、比同类产品体积小,质量轻,功耗小。该产品按照部

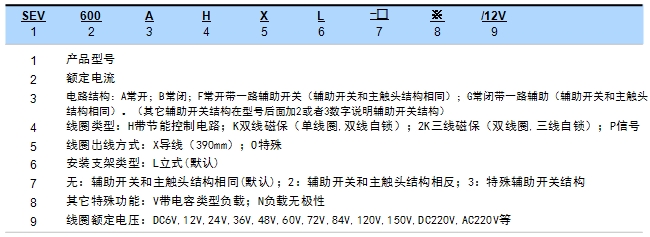

三佑型号含义:



用途:

该产品具有一路常开触点,适用于充电桩、电动四轮车、新能源汽车、节能环保系统、道路交通照明系统、程控电源和不间断电源设备。



技术参数:   (版本 2.73)

 三佑产品型号

 SEV600AH

 触点形式 一常开(或一常闭)
 线圈额定电压(DC V) 12-24V,36-48V,60-72V等
 触点额定电压(DC V) 5-1000V
 触点电路额定负载电流(DC-1) 600A
 100A负载下主触点接触压降 ≯80mV
 (20±5)℃下,冷却吸合动作电压(V) ≯70%
 (20±5)℃下,冷却释放动作电压(V) ≯35%,≮5%
 40℃线圈工作电压范围 0.8-1.2Us
 通电动作时间 80毫秒
 断电释放时间 20毫秒
 触点接通最大弹跳时间 10毫秒
 触点断开最大弹跳时间 7毫秒
 绝缘电阻 100MΩ
 抗电强度 50Hz/60Hz 2200VAC 1minute
 主触头最大通断能力(通电5ms) 1500A/5ms at 48V DC
 线圈功耗(W) 启动:30-60,保持:4-10
 线圈温升(K) ≤60
 引出端温升(K) ≤65
 电寿命 20000次
 机械寿命 30万次
 工作规范 连续
 触点材料 合金
 最大涌入时间 130ms
 最大切换电流 2500A 320VDC(1次以上)
 最大切换功率 800kW
 负载接线端子类型 M10螺丝
 线圈接线端子类型 0.3平方硅胶导线,长390mm
 辅助触点额定负载(可选件) 2A/48VDC, 5A/24VDC
 检测机构认证 CE,FCC,RoHS
注:由于考虑到用户的使用环境不同,要求的性能重点不同,为更好提升产品的综合性能,三佑可能会对直流接触器的线圈参数、起跳电压、温升等做相应调整。以上参数仅做参考,详细请参考三佑直流接触器选用指南及使用可靠性手册。



安装尺寸图:



接线图:



机械能力及使用环境:

 触点引出端M10拧紧力矩(N.m) ≯20.5为宜
 线圈引线方式 线头浸锡(红+,黑-)
 环境温度 -40~+85℃
 相对湿度 +20℃ 98%
 固定处的震动频率 3G、1~50Hz 振幅0.5mm
 冲击 (60~100)次/分、加速度≤4g
 海拔高度 2000米
 安装方向 任意
 防护等级 IP68





产品认证:









产品图片:







资料下载:

 序号 下载
 1 SEV600AH产品资料
 2 PDF文件阅读器1 for WinXPPDF文件阅读器2 for Win7Adobe Reader阅读器



友情提示:如果想了解更多的SAYOON三佑SEV600AH高压直流接触器的技术细节参数,或者除此产品外的其它SAYOON三佑产品信息,请访问SAYOON三佑电气的官方网站www.sayoon.com,或者发邮件到sayoon@sayoon.com邮箱,浙江三佑电气有限公司将欢迎您的到来。
