功能特点:

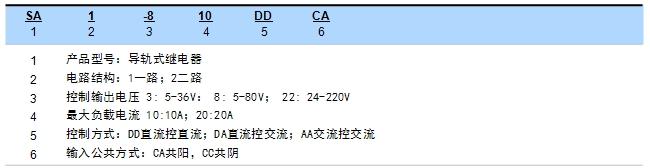

三佑型号含义:
用途:
该产品具有一路二路等触点结构,通常用于自动化控制系统、移动通讯设备、连接PLC或单片机做电流放大驱动用。
技术参数: (版本 1.37)
三佑产品型号 | SA | |||
型号 | SA1-810DD | SA1-2210DA | ||
控制方式 | 直流控直流 | 直流控交流 | ||
输 入 | 输入控制电压 | 3-32V | 3-32V | |
输入控制电流 | 小于10mA 内置恒流电路 | |||
输入通断电压 | 0N>2.6V OFF<2V | 0N>2.6V OFF<2V | ||
输
出 | 输出额定电压 | 5-80V DC | 24-280V AC | |
输出额定电流 | 4A | |||
输出最大负载电流 | 10A | |||
输出内部零件设计电流 | 30A | 18A | ||
输出驱动方式 | 电磁 | 过零光藕 | ||
输出通态压降 | ≤1.2 DC | ≤1.2 DC | ||
输出断态漏电 | ≤1mA | |||
输出隔离电压 | ≥2500V AC | |||
输出吸收电压 | 压敏电压 | RC吸收电路 | ||
输出通断时间 | 2ms | 2ms | ||
动作状态指示 | 红色LED |
注:输出电压电流的大小可做选择。由于考虑到用户的使用环境不同,要求的性能重点不同,为更好提升产品的综合性能,三佑可能会对继电器参数等做相应调整。以上参数仅做参考,详细请参考三佑直流接触器选用指南及使用可靠性手册。

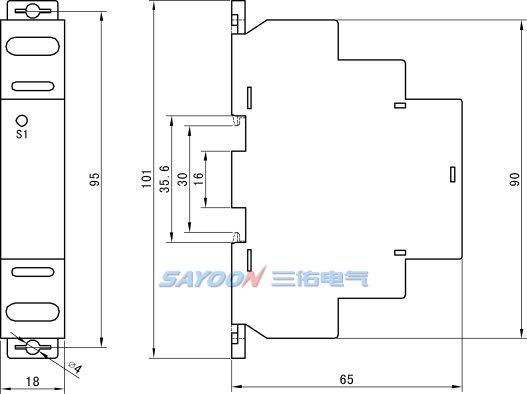

安装尺寸图:

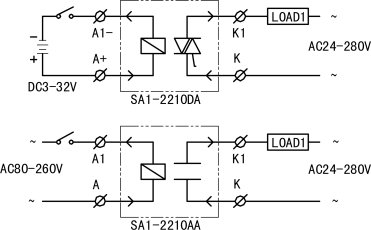

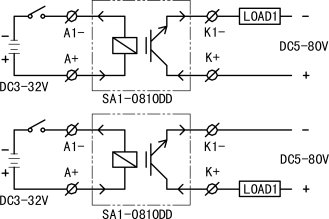

接线图:
输入接口类型:
机械能力及使用环境:
输入输出引出端M2.5(MF-128-5.0)拧紧力矩(N.m) | 0.4为宜 |
剥线长度 | 6-7mm |
环境温度 | -30~+60℃ |
相对湿度 | +20℃ 98% |
固定处的震动频率 | 3G、1~50Hz 振幅0.5mm |
冲击 | (60~100)次/分、加速度≤4g |
海拔高度 | 2000米 |
安装方向 | 任意 |
防护等级 | IP20 |
订货需知:
三佑产品型号 | SA |
每盒数量 | 6只 |
每箱数量 | 180只 |
安装支架种类 | 35mm导轨安装或螺丝安装 |
产品认证:

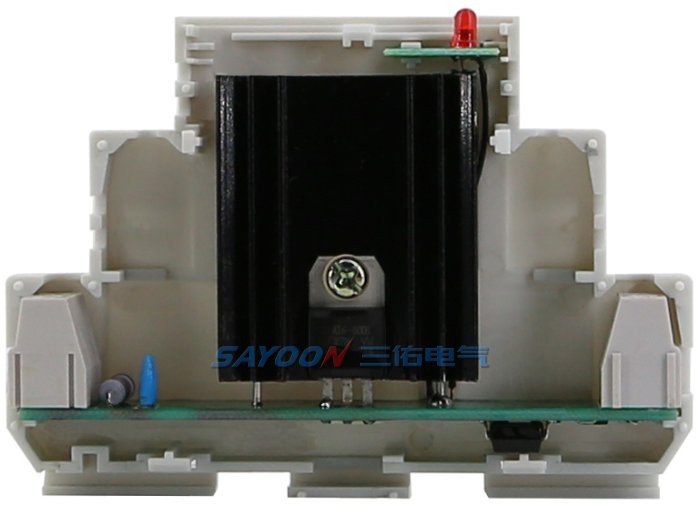

产品图片:
资料下载:
序号 | 下载 |
1 | SA产品资料 |
2 | 直流接触器产品需求应用条件表 for PDF/ 直流接触器产品需求应用条件表 for XLS |
3 | PDF文件阅读器1 for WinXP/ PDF文件阅读器2 for Win7 / Adobe Reader阅读器 |
友情提示:如果想了解更多的SAYOON三佑SA导轨式固态继电器的技术细节参数,或者除此产品外的其它SAYOON三佑产品信息,请访问SAYOON三佑电气的官方网站www.sayoon.com,或者发邮件到sayoon@sayoon.com邮箱,浙江三佑电气有限公司将欢迎您的到来。
